Łożyska kulkowe poprzeczne otwarte

Jaka jest konstrukcyjna różnica między otwartymi łożyskami kulkowymi zwykłymi a łożyskami typu uszczelnionego?

Wprowadzenie do łożysk kulkowych poprzecznych
Łożyska kulkowe zwykłe należą do najczęściej stosowanych łożysk tocznych ze względu na ich prostą konstrukcję, wszechstronność i zdolność do przenoszenia zarówno obciążeń promieniowych, jak i osiowych. Są one ustandaryzowane pod względem wielkości, co ułatwia ich integrację z różnymi systemami mechanicznymi. Jednakże, w zależności od zastosowania i warunków środowiskowych, łożyska kulkowe zwykłe można podzielić na typu otwartego i typu uszczelnionego. Kluczowa różnica między nimi polega na ich konstrukcji konstrukcyjnej, zwłaszcza jeśli uwzględnione są ochronne urządzenia uszczelniające.

Charakterystyka strukturalna łożysk kulkowych poprzecznych otwartych

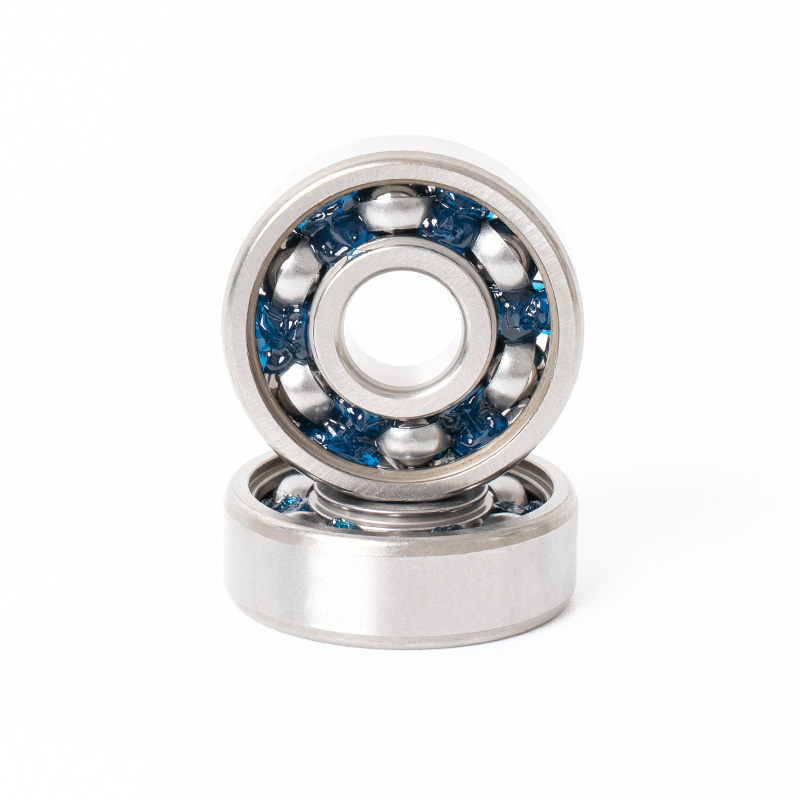

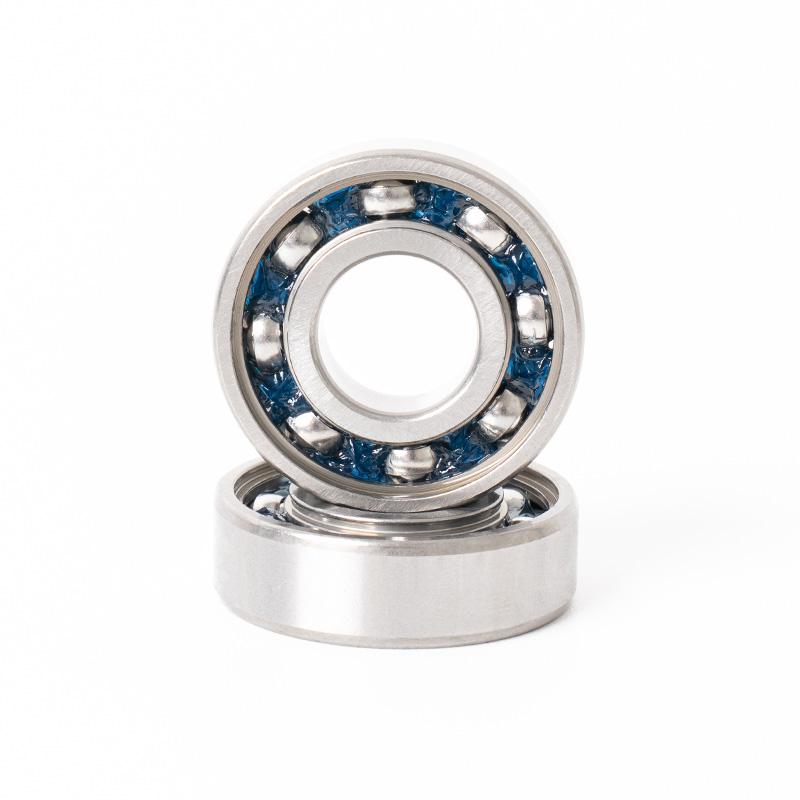

Otwarte łożyska kulkowe zwykłe nie mają żadnego urządzenia uszczelniającego pomiędzy pierścieniem wewnętrznym i zewnętrznym. Elementy toczne i koszyk są odsłonięte, co umożliwia łatwe dodawanie lub wymianę środków smarnych. Ta cecha konstrukcyjna sprawia, że ​​nadają się do zastosowań, w których środowisko jest czyste, warunki smarowania są dobrze utrzymane i gdzie wymagana jest częsta konserwacja. Brak uszczelek pomaga również zmniejszyć tarcie, dzięki czemu łożyska otwarte idealnie nadają się do pracy z dużymi prędkościami. Są jednak bardziej podatne na kurz, wilgoć i inne zanieczyszczenia.

Charakterystyka strukturalna uszczelnionych łożysk kulkowych poprzecznych

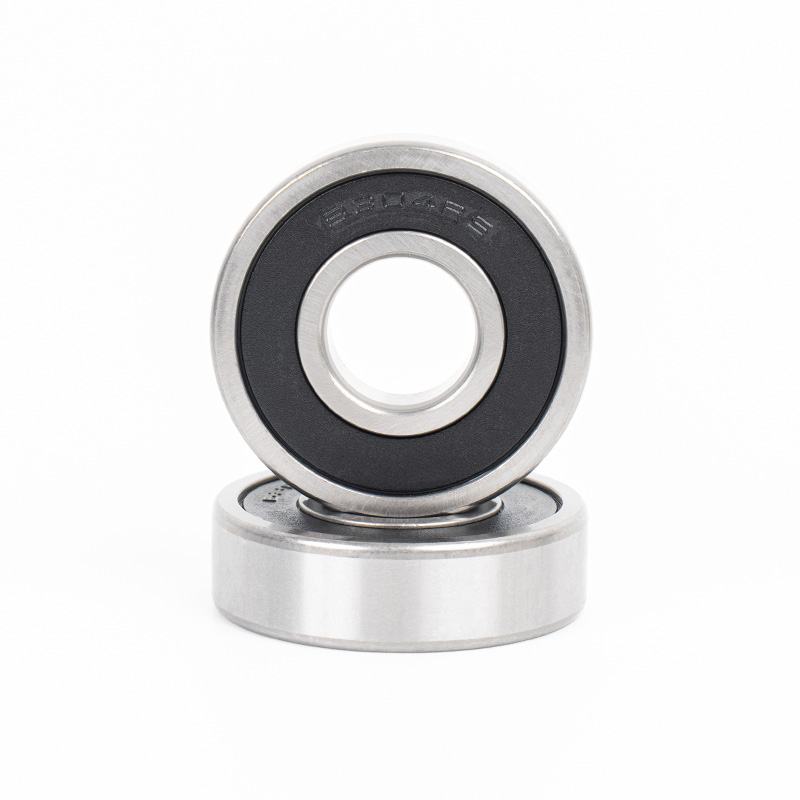

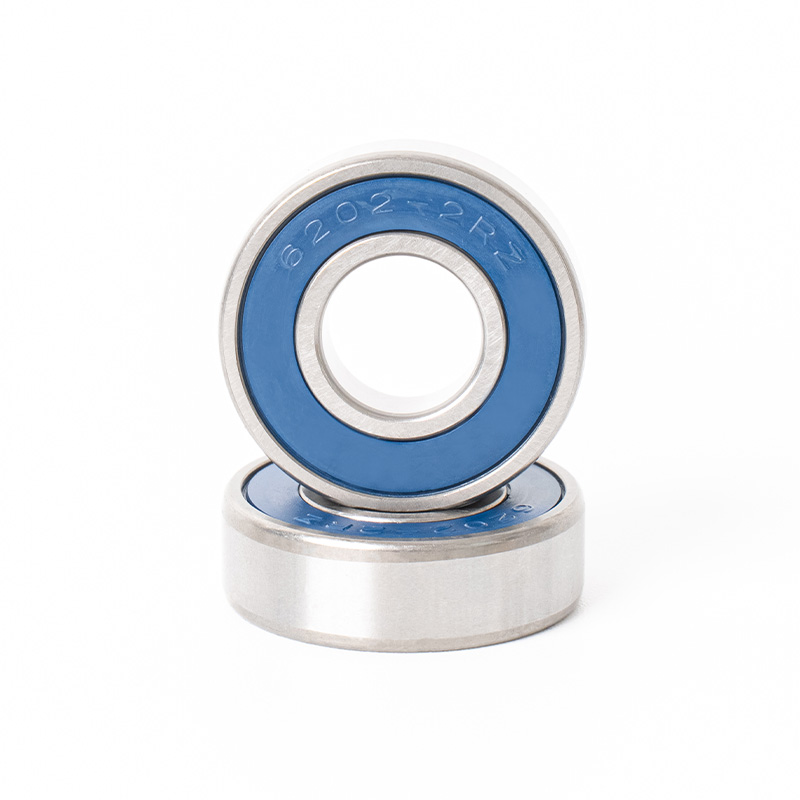

Natomiast uszczelnione łożyska kulkowe zwykłe są wyposażone w urządzenia uszczelniające, zwykle uszczelki gumowe lub metalowe osłony, po jednej lub obu stronach łożyska. Uszczelnienia te zaprojektowano tak, aby utrzymywać smary wewnątrz łożyska, jednocześnie zapobiegając przedostawaniu się kurzu, brudu i innych zanieczyszczeń. Struktury uszczelniające pomagają również zmniejszyć potrzebę częstej konserwacji, ponieważ łożysko utrzymuje smarowanie przez dłuższy czas. Jednakże, ze względu na dodatkowe uszczelnienie, łożyska uszczelnione mają zazwyczaj wyższy poziom tarcia w porównaniu z łożyskami otwartymi, co może nieznacznie ograniczyć ich maksymalną prędkość roboczą.

Porównawcza analiza strukturalna
Najbardziej podstawowa różnica konstrukcyjna pomiędzy typami otwartymi i uszczelnionymi polega na tym, czy element uszczelniający jest zintegrowany, czy nie. Składnik uszczelniający wpływa na sposób smarowania, częstotliwość konserwacji i odporność na warunki zewnętrzne. Poniższa tabela podsumowuje porównanie strukturalne:

Wpływ struktury na wydajność
Różnice strukturalne pomiędzy łożyskami otwartymi i uszczelnionymi bezpośrednio wpływają na ich działanie. Łożyska otwarte, charakteryzujące się niskim tarciem, doskonale nadają się do zastosowań wymagających dużych prędkości, gdzie można zapewnić stałe smarowanie. Uszczelnione łożyska wraz z elementami ochronnymi są bardziej stabilne w zapylonym lub wilgotnym środowisku i wymagają rzadszej konserwacji. Różnice te pozwalają inżynierom wybrać odpowiedni typ w oparciu o warunki pracy maszyny.

Zastosowania łożysk kulkowych poprzecznych otwartych
Łożyska otwarte są powszechnie stosowane w zastosowaniach takich jak silniki o dużej prędkości, instrumenty precyzyjne i środowiska, w których utrzymywane są czyste warunki pracy. Ich budowa umożliwia bezpośredni dostęp do środków smarnych, dzięki czemu nadają się do stosowania w układach z urządzeniami centralnego smarowania. Branże takie jak maszyny tekstylne, obrabiarki i mikrosilniki często czerpią korzyści z otwartych konstrukcji, gdy możliwe są częste cykle smarowania.

Zastosowania uszczelnionych łożysk kulkowych poprzecznych
Łożyska uszczelnione są preferowane w środowiskach, w których istnieje ryzyko zanieczyszczenia, takich jak sprzęt gospodarstwa domowego, części samochodowe i maszyny rolnicze. Ponieważ ich konstrukcja uniemożliwia przedostawanie się kurzu i wilgoci, są one szczególnie przydatne w urządzeniach pracujących w warunkach zewnętrznych lub przemysłowych. Ich niezależne smarowanie sprawia, że ​​idealnie nadają się do maszyn, w których dostęp do konserwacji jest ograniczony.

Sprawa NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG BEARING CO., LTD. jest profesjonalnym producentem zajmującym się rozwojem i produkcją małych i średnich, miniaturowych łożysk kulkowych zwykłych. Zatrudniając ponad 200 pracowników i roczną zdolność produkcyjną wynoszącą 25 milionów zestawów, firma dostarcza łożyska szeroko stosowane w mikrosilnikach, sprzęcie gospodarstwa domowego, sprzęcie komunikacyjnym, urządzeniach medycznych, maszynach tekstylnych i systemach transportowych. Ich zaawansowane zautomatyzowane linie produkcyjne, wspierane przez mikrokomputerową kontrolę krokową, pozwalają im produkować zarówno łożyska typu otwartego, jak i uszczelnionego, które spełniają różnorodne wymagania aplikacji. Łącząc silne siły techniczne z precyzyjnym sprzętem testującym, firma zapewnia stabilność swoich produktów w różnych warunkach pracy.

Wytyczne dotyczące wyboru konstrukcji
Decyzja pomiędzy łożyskami otwartymi a uszczelnionymi często zależy od takich czynników, jak prędkość robocza, czystość środowiska i dostępność konserwacji. Inżynierowie zazwyczaj przy wyborze biorą pod uwagę następujące kwestie:

Rozważania długoterminowe
W przypadku długotrwałej pracy otwarte łożyska mogą wymagać bardziej konsekwentnego monitorowania i konserwacji, aby uniknąć przedwczesnego zużycia na skutek zanieczyszczenia. Z drugiej strony, uszczelnione łożyska, choć wymagają mniej konserwacji, mogą ostatecznie ulec degradacji smaru, której nie będzie można uzupełnić bez demontażu łożyska. Dlatego wybór konstrukcji powinien być zrównoważony oczekiwaną żywotnością i środowiskiem operacyjnym maszyny.

Zalety i ograniczenia każdej konstrukcji
Różnice strukturalne zapewniają wyraźne zalety i ograniczenia. Łożyska otwarte są korzystne w przypadku systemów charakteryzujących się dużą szybkością i łatwością konserwacji, ale są ograniczone przez ich podatność na zanieczyszczenia. Łożyska uszczelnione są korzystne ze względu na trwałość w trudnych warunkach, ale ich wydajność przy dużych prędkościach jest ograniczona ze względu na tarcie uszczelniające. Zrozumienie tych kompromisów jest niezbędne przy projektowaniu niezawodnego sprzętu.
